¿Dónde está la altura del perno de alta resistencia? Analice la diferencia entre los pernos de alta resistencia y los pernos ordinarios.

Habiendo estado en la industria de los sujetadores durante mucho tiempo, es inevitable encontrar algunos problemas. Algunos clientes preguntan, ¿qué esperno de alta resistencia? Cuando lo escucho, es inútil decir que es lo suficientemente duro y fuerte, es un perno de alta resistencia, pero cuando lo pienso detenidamente, parece que no es muy estricto. Entonces, Xiao Rui verificó algunos datos en privado y nos dio una ola de análisis.

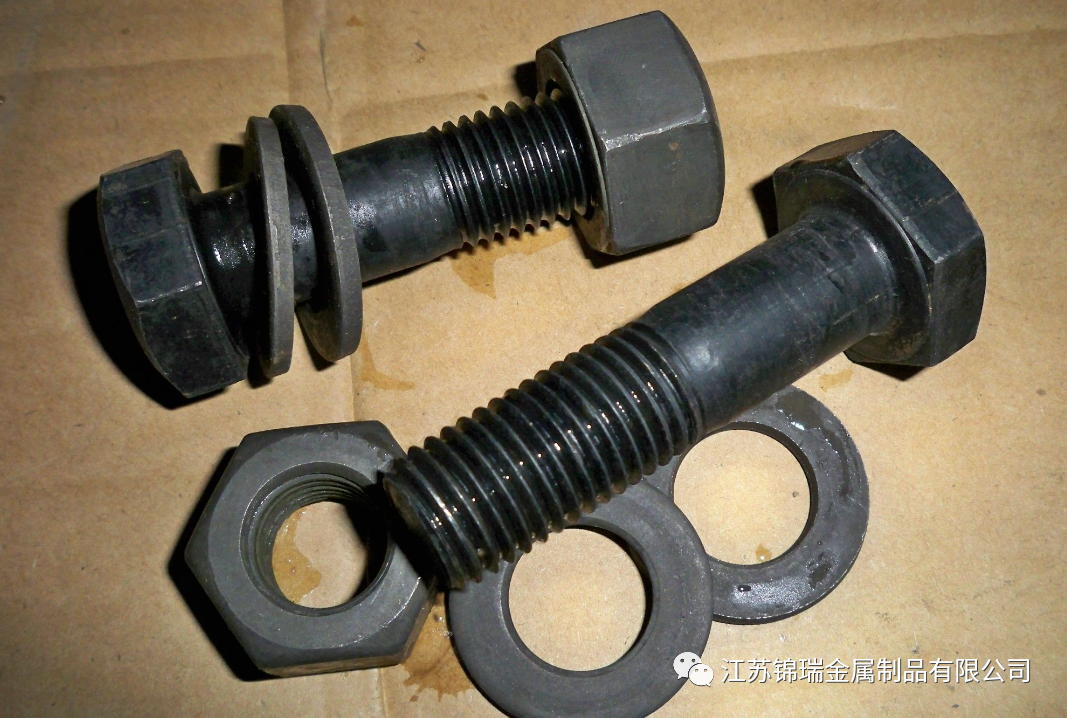

Los pernos de alta resistencia, es decir, los pernos pretensados ​​por fricción de alta resistencia, deben aplicar una gran fuerza de preapriete. En general, muchas personas pensarán que los pernos de alta resistencia solo usan materiales de alta resistencia, pero de hecho, en comparación con los pernos comunes, la diferencia central es la forma de la fuerza, y la esencia es aplicar la fuerza de preapriete.

¿Dónde está la altura del perno de alta resistencia?

La resistencia del material no es la clave para distinguir los pernos ordinarios de los pernos de alta resistencia. En los estándares británicos y estadounidenses, solo hay dos tipos de pernos de alta resistencia: grado 8.8 y grado 10.9, mientras que los pernos ordinarios incluyen 4.6, 5.6, 8.8, 10.9 y 12.9.

Hablando de esto, algunos amigos se preguntan si los pernos de alta resistencia no están hechos de materiales de mayor resistencia, entonces, ¿dónde está el "alto"? Tomamos como ejemplo el cálculo de un perno M22 de grado 8.8: la resistencia a la tracción de diseño del perno normal es de 400 kN, la resistencia general al corte es de 320 kN y la precarga del perno de alta resistencia es de 150 kN.

Se puede ver a partir del cálculo anterior que los valores de diseño de la resistencia a la tracción y al corte de los pernos ordinarios son más altos que los de los pernos de alta resistencia del mismo grado.

Curva tensión-deformación de perno ordinario y perno de alta resistencia en condiciones de trabajo

Los pernos de alta resistencia están bajo tensión. De acuerdo con el cálculo de los pernos individuales, la resistencia de diseño de la resistencia a la tracción y al corte de los pernos de alta resistencia es menor que la de los pernos ordinarios. La esencia de su alta resistencia es que durante el funcionamiento normal no se permite un deslizamiento relativo en la unión, es decir, una pequeña deformación elástico-plástica y una gran rigidez de la unión.

Se puede ver que bajo la carga de nodo de diseño dada, los nodos diseñados con pernos de alta resistencia no necesariamente ahorran la cantidad de pernos, pero su deformación es pequeña, la rigidez es grande y las reservas de seguridad son altas. Es adecuado para la viga principal y otros lugares donde se requiere que la rigidez del nodo sea grande, lo que se ajusta al principio básico de diseño sísmico de "nodo fuerte, miembro débil".

La fuerza de los pernos de alta resistencia no radica en el valor de diseño de su propia capacidad de carga, sino en la gran rigidez, el alto rendimiento de seguridad y la fuerte resistencia al daño de sus nodos de diseño.

Comparación entrepernos de alta resistenciay pernos ordinarios

Existen grandes diferencias entre los pernos de alta resistencia y los pernos ordinarios en estándares, principios de funcionamiento y herramientas de construcción.

Debido al diferente principio de tensión de diseño entre los pernos de alta resistencia y los pernos comunes, existen grandes diferencias en los métodos de inspección de la construcción. En la siguiente figura, podemos ver que las propiedades mecánicas de los pernos ordinarios del mismo grado son ligeramente más altas que las de los pernos de alta resistencia, pero los pernos de alta resistencia tienen un requisito de aceptación más para la energía de impacto que los pernos comunes.

La identificación de pernos ordinarios y pernos de alta resistencia es el método básico para la identificación in situ de pernos del mismo grado. Dado que los valores de torque de los pernos de alta resistencia en los estándares británicos y estadounidenses no son los mismos, también es necesario identificar los pernos en los dos estándares.

Finalmente, echemos un vistazo a la comparación de precios entre los pernos ordinarios y los pernos de alta resistencia. También son pernos de alta resistencia M24, L60 y 8.8 y pernos ordinarios. Los pernos ordinarios representan alrededor del 70 por ciento de los pernos de alta resistencia.

En términos de método de uso, los pernos ordinarios se pueden reutilizar y los pernos de alta resistencia no se pueden reutilizar. Los pernos de alta resistencia generalmente se usan para conexiones permanentes. La conexión con pernos de los componentes principales de la estructura del edificio generalmente adopta pernos de alta resistencia.
